اسیلوسکوپ دستی مگاتک مدل Megatek 2C42

اسیلوسکوپ دستی مگاتک مدل MEGATEK 2C42

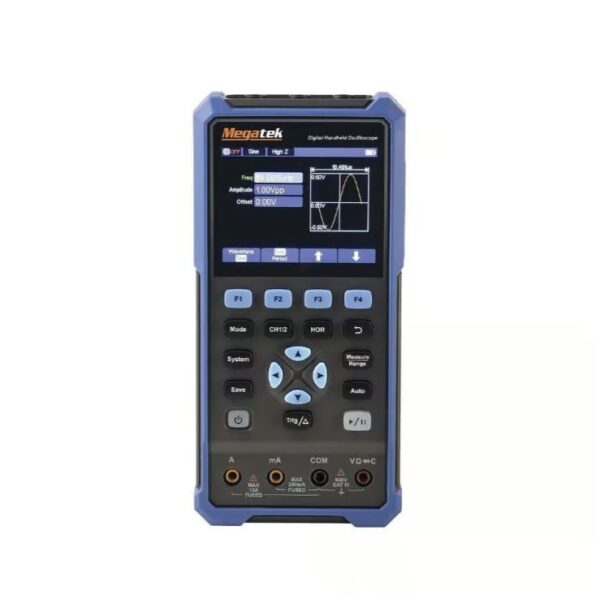

اسیلوسکوپ دستی مگاتک مدل MEGATEK 2C42 یک اسیلوسکوپ دستی دیجیتال حافظه‌دار دو کاناله با پهنای‌باند 40MHz، سرعت نمونه‌برداری 250MS/s و نمایشگر رنگی 3.5 اینچی است که علاوه‌بر اندازه‌گیری شکل‌موج‌ها، یک مولتی‌متر 20000 شمارنده دقیق را هم در بدنه‌ای پرتابل در اختیار شما می‌گذارد.

ویژگی های قابل توجه اسیلوسکوپ دستی مگاتک مدل MEGATEK 2C42

• همه‌کاره و قابل‌حمل: اوسیلوسکوپ + مولتی‌متر واقعی در یک دستگاه؛ مخصوص عیب‌یابی در سایت پروژه، خودرویی، برق و الکترونیک صنعتی.

• ثبت قابل اتکا: حافظه 8K برای ذخیره شکل‌موج و بازبینی با زوم بدون از دست‌دادن جزئیات حیاتی.

• خوانایی بالا: LCD رنگی 3.5″ با رابط کاربری شفاف و کلیدهای میانبر اختصاصی برای هر عملکرد.

• اتصال آسان به رایانه: USB برای ذخیره‌سازی داده/اسکرین‌شات و آرشیو گزارش‌ها.

• باتری شارژی با دوام مناسب شیفت کاری، شارژ از طریق آداپتور/USB.

• ایمنی و دقت مولتی‌متر: 20000 Count برای قرائت پایدار در اندازه‌گیری‌های ولتاژ AC/DC، جریان DC، مقاومت، ظرفیت خازن، تست دیود و اتصال کوتاه (بیزر).

• اسیلوسکوپ دستی مگاتک مدل MEGATEK 2C42

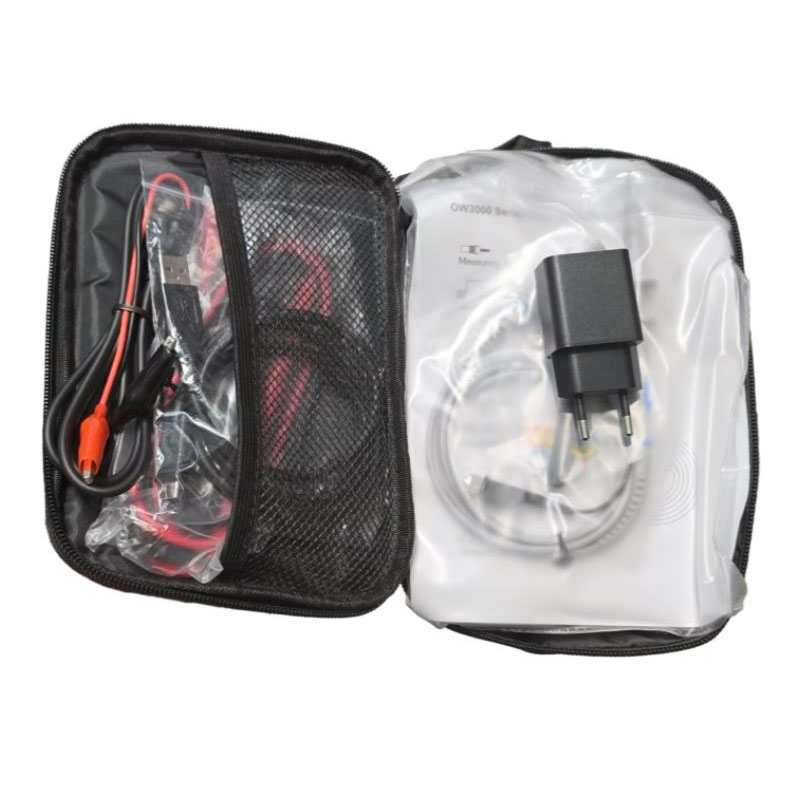

• دو عدد پراب اوسیلوسکوپ 1×/10× به‌همراه لوازم کالیبراسیون

• سیم‌های مولتی‌متر (پراب‌های V/Ω/COM)

• کابل USB و آداپتور/کابل شارژ

• راهنمای شروع سریع و دفترچه راهنمای کاربر

مشخصات ظاهری و ارگونومی

• بدنه‌ی ضربه‌گیر با بامپرهای آبی برای کار میدانی.

• کلیدهای عملکردی F1 تا F4 زیر نمایشگر برای دسترسی سریع به تنظیمات.

• پوشش ضدلغزش در پشت دستگاه برای استفاده‌ی مطمئن روی میز و تابلو.

• طراحی سبک و جمع‌وجور؛ مناسب کیف ابزار و حمل روزانه.

مشخصات فنی اسیلوسکوپ

• کانال‌ها: 2CH

• پهنای‌باند (Bandwidth): 40MHz

• نرخ نمونه‌برداری (Sample Rate): 250MS/s

• طول رکورد (Memory Depth): 8K

• نمایشگر: LCD رنگی 3.5 اینچی

• ورودی‌ها: امپدانس 1MΩ // ~20pF (استاندارد اوسیلوسکوپ‌های دستی)

• تابع‌های اندازه‌گیری متداول: فرکانس، دوره، ولتاژ پیک‌تاپیک، RMS، میانگین، ماکزیمم/مینیمم و…

• تریگرهای پایه: Edge (بالارونده/پایین‌رونده)، Video و حالت Auto/Normal/Single

• ذخیره و ارتباطات: USB برای ذخیره شکل‌موج و عکس صفحه، به‌همراه نرم‌افزار PC (قابل دریافت)

• منبع تغذیه: باتری شارژی داخلی + تغذیه از طریق آداپتور/USB

• شرایط کاری پیشنهادی: دمای محیط کارگاهی؛ تهویه مناسب هنگام شارژ

مشخصات فنی مولتی‌متر داخلی

• Resoluton: 20000 Count

• ولتاژ DC/AC (True RMS برای AC برحسب مدل/سری)، جریان DC (دامنه mA/A با فیوز حفاظتی)

• مقاومت، ظرفیت خازن، تست دیود و بیزر اتصال کوتاه

• پورت‌ها: VΩ+C, COM, mA, A با برچسب‌های ایمنی و فیوز داخلی

• رده ایمنی: نشان‌گذاری ایمنی روی پنل برای ولتاژهای تا 600V (مطابق برچسب دستگاه – رعایت دستورالعمل سازنده الزامی است)

توجه: برخی مقادیر مانند حد نهایی رنج‌ها و کلاس ایمنی دقیق DMM ممکن است بسته به سری تولیدی متفاوت باشد؛ هنگام کار با ولتاژهای شبکه حتماً طبق دفترچه عمل کنید.

جدول مشخصات

مقایسه با محصولات مشابه

• در برابر مدل‌های آزمایشگاهی رومیزی 70–100MHz: 2C42 سبک‌تر و قابل‌حمل است؛ برای کار میدانی و سرویس در محل برتری دارد، هرچند پهنای‌باند پایین‌تری ارائه می‌دهد.

• در برابر اسیلوسکوپ‌های دستی تک‌کاناله: دو کاناله بودن 2C42 امکان مقایسه سیگنال ورودی/خروجی یا مشاهده همزمان باس و مرجع را فراهم می‌کند.

• در برابر مولتی‌مترهای گرافیکی بدون حافظه موج: وجود حافظه 8K و 250MS/s این مدل را برای بررسی گذراها و شکست‌های لحظه‌ای مناسب‌تر می‌سازد.

FAQ (سوالات متداول)

آیا 40MHz برای میکروکنترلرها کافی است؟
برای اغلب کاربردهای MCU، PWM، سنسورها و بسیاری از باس‌های کم‌سرعت، 40MHz/250MS/s کفایت می‌کند. برای RF یا لبه‌های بسیار تند، مدل‌های پهنای‌باند بالاتر را در نظر بگیرید.

آیا می‌توان داده‌ها را روی کامپیوتر ذخیره کرد؟
بله، از طریق USB می‌توانید اسکرین‌شات/موج را ذخیره و آرشیو کنید.

باتری چقدر دوام می‌آورد؟
بسته به شدت نور نمایشگر و استفاده از چراغ‌پس‌زمینه، چندین ساعت کار پیاپی ممکن است. برای شیفت‌های طولانی، پاوربانک/منبع تغذیه همراه داشته باشید.

پراب‌ها در جعبه هستند؟
بله؛ دو پراب 1×/10× اوسیلوسکوپ و پراب‌های مولتی‌متر در بسته وجود دارد.

آیا اندازه‌گیری جریان AC هم دارد؟
مولتی‌متر داخلی جریان DC را اندازه می‌گیرد. برای جریان AC می‌توانید از کلمپ/ماژول‌های جانبی مناسب استفاده کنید.
