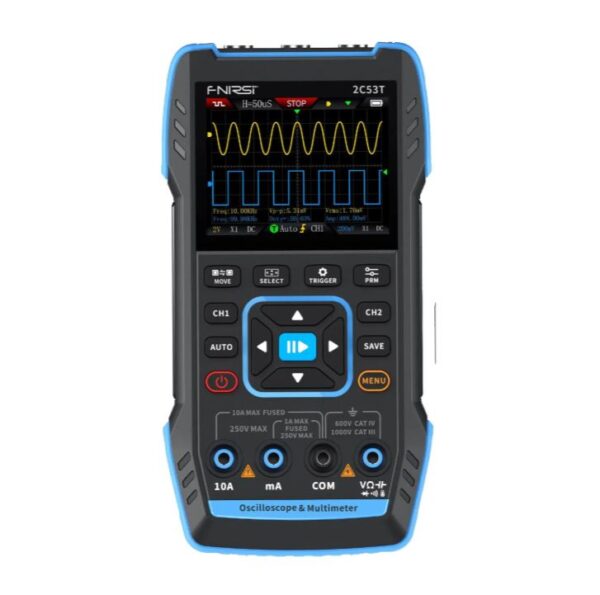

اسیلوسکوپ، فانکشن ژنراتور و مولتی متر دستی FNIRSI مدل 2C53T

اسیلوسکوپ های پرتابل (Handheld Oscilloscope) بدلیل داشتن مزیت هایی مانند قابلیت حمل آسان، شارژی بودن و همچنین چند کاره بودنشان، کار را برای تعمیرکاران، مهندسان الکترونیک و طراحان بسیار آسان کرده است.

نوسان نمای FNIRSI مدل 2C53T یک اسکوپ دستی 2 کاناله با پهنای باند 50 مگاهرتز می‌باشد. با توجه به اینکه اسکوپ دستی FNIRSI 2C53T از سرعت نمونه برداری 250Msa/s بهره می برد، میتوان گفت که یکی از بهترین گزینه ها، به‌عنوان اسیلوسکوپ قابل حمل به حساب می‌آید.

این دستگاه علاوه بر اسیلوسکوپ، یک مولتی متر کامل 4.5 دیجیتی و سیگنال ژنراتور 50KHz (تک کاناله) نیز می باشد. مولتی‌متر این دستگاه، قابلیت اندازه گیری تمامی پارامترهای الکترونیک مانند ولتاژ، جریان الکتریکی، مقاومت الکتریکی، میزان ظرفیت خازنی، تست دیود و اتصال کوتاه را دارا می باشد.

مشخصات فنی اسیلوسکوپ 2C53T

• تعداد کانال ورودی آنالوگ : 2 کانال ورودی
• بیشینه پهنای باند آنالوگ : 50MHz
• سرعت نمونه برداری : 250MSa/s
• امپدانس ورودی : 1MΩ
• محور افقی (Time Base) : بازه 10nS ~ 20S
• محور عمودی (Vertical Sensitivity) : 10mV/div ~ 10V/div
• بیشینه ولتاژ قابل اندازه گیری : تا 400V
• مُد های تریگر : Auto, Normal, Single
• مُد های تریگر : Rising edge, Falling edge
• امکان نمایش در مُدهای Y-T, Rolling, X-Y
• محاسبه اعمال ریاضی و فانکشن FFT
• دارای قابلیت ذخیره اسکرین شات و انتقال به کامپیوتر

مشخصات مُولد موج (فانکشن ژنراتور)

• تعداد کانال خروجی : 1 کانال
• پهنای باند : 1Hz ~50KHz
• دامنه : 0.1V ~ 3.3V

فانکشن ژنراتور این دستگاه، قابلیت تولید امواج  Sine Wave, Rectangular Wave, Sawtooth Wave, Half Wave, Full Wave, Positive Step Wave, Reverse Step Wave, Exponential Rise, Exponential Fall, DC, Multi-Audio, Sinker Pulse, Lorentz Wave را دارد.

مشخصات فنی قسمت مولتی متر دستگاه 2C53T

•   ولتاژ تا 750V AC و 1000V DC
•   جریان AC و DC تا 10 آمپر
•   مقاومت الکتریکی تا 20MΩ
•   ظرفیت خازنی تا 100mF
•   اندازه گیری دمای محیط
•   قابلیت تست دیود و اتصال کوتاه
•   دارای نمایشگر گرافیکی

باتری استفاده شده در این دستگاه یک باتری لیتیومی 3000mAh است که به ادعای تولید کننده، قابلیت استفاده 6 ساعت به صورت مدوام را برای کاربر فراهم میکند. برای شارژ این دستگاه نیاز است که از یک آداپتور 5V 1A استفاده کنید. (توجه داشته باشید که شارژر همراه این کالا ارائه نشده و باید به صورت جداگانه تهیه شود.)

نمایشگر اسیلوسکوپ FNIRSI 2C53T یک نماشگر از نوع LCD رنگی با سایز 2.8 اینچی (رزولوشن 320 * 240) با کیفیت تصویر خوب است. این دستگاه دارای قابلیت خاموش شدن خودکار دستگاه (Auto Power Off) نیز می‌باشد.

اقلام همراه

• یک عدد دستگاه FNIRSI 2C53T
• یک عدد پراب اسیلوسکوپ با ضرایب تضعیف x1 و x10
• یک عدد پراب BNC به سوسماری
• یک جفت پراب مولتی متر
• کابل USB به Type-C
• دفترچه راهنمای دستگاه
