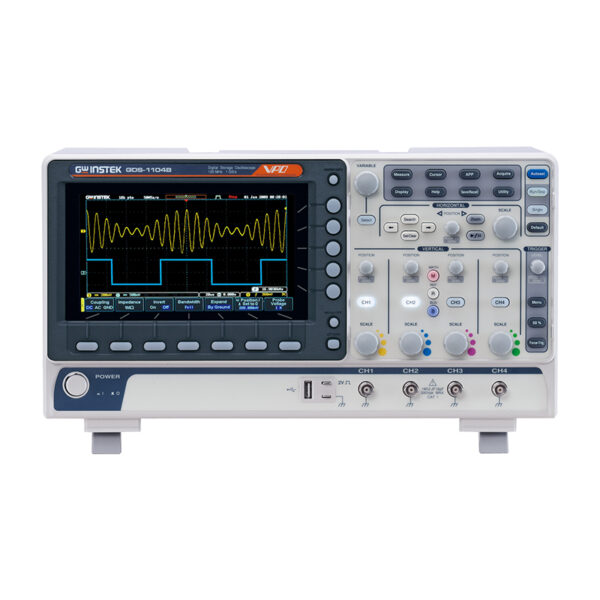

اسیلوسکوپ 100 مگاهرتز 4 کاناله GW-Instek GDS-1104B

اسیلوسکوپ GW-Instek GDS-1104B یکی از نوسان نماهای سری GDS-1000B شرکت گودویل می باشد که دارای 4 کانال ورودی با پهنای باند 100MHz و سرعت نمونه برداری 1GSa/s (در مجموع) است.

اسیلوسکوپ های سری GDS-1000B شرکت گودویل ، جز مناسب ترین اسکوپ های شرکت GW-Instek می‌باشد. نوسان نمای گودویل GDS-1104B یکی از اسکوپ های مناسب برای تعمیرکاران، دانشجویان رشته های مهندسی و همچنین آزمایشگاه ها و آموزشگاه های الکترونیکی که به 4 کانال همزمان با پهنای باند تا حداکثر 100MHz نیاز دارند، می باشد.

حافظه داخلی این دستگاه 10M و حافظه نمایشگر قسمت FFT میزان 1Mpts می‌باشد.

اسکوپ GWInstek GDS1104B دارای محدودیت بیشینه ولتاژی 300Vpk می باشد (در RMS صحیح و پراب x10 ولتاژ 300V) که قابلیت بررسی امواج های ولتاژ بالا را بدون نیاز به تضعیف بیشتر از 1:10 برای کاربر فراهم می کند. درصورتی که قصد اندازه گیری ولتاژ های بالاتر از 300Vpk را دارید، میتوانبد از پراب های با تضعیف 1:100 استفاده کنید.

برای خرید پراب اسیلوسکوپ با ضرایب تضعیف 100:1 کلیک کنید. پیشنهاد ما استفاده از پراب تایوانی HP-9258 به عنوان پراب با تضعیف 1:100 برای این دستگاه می باشد.

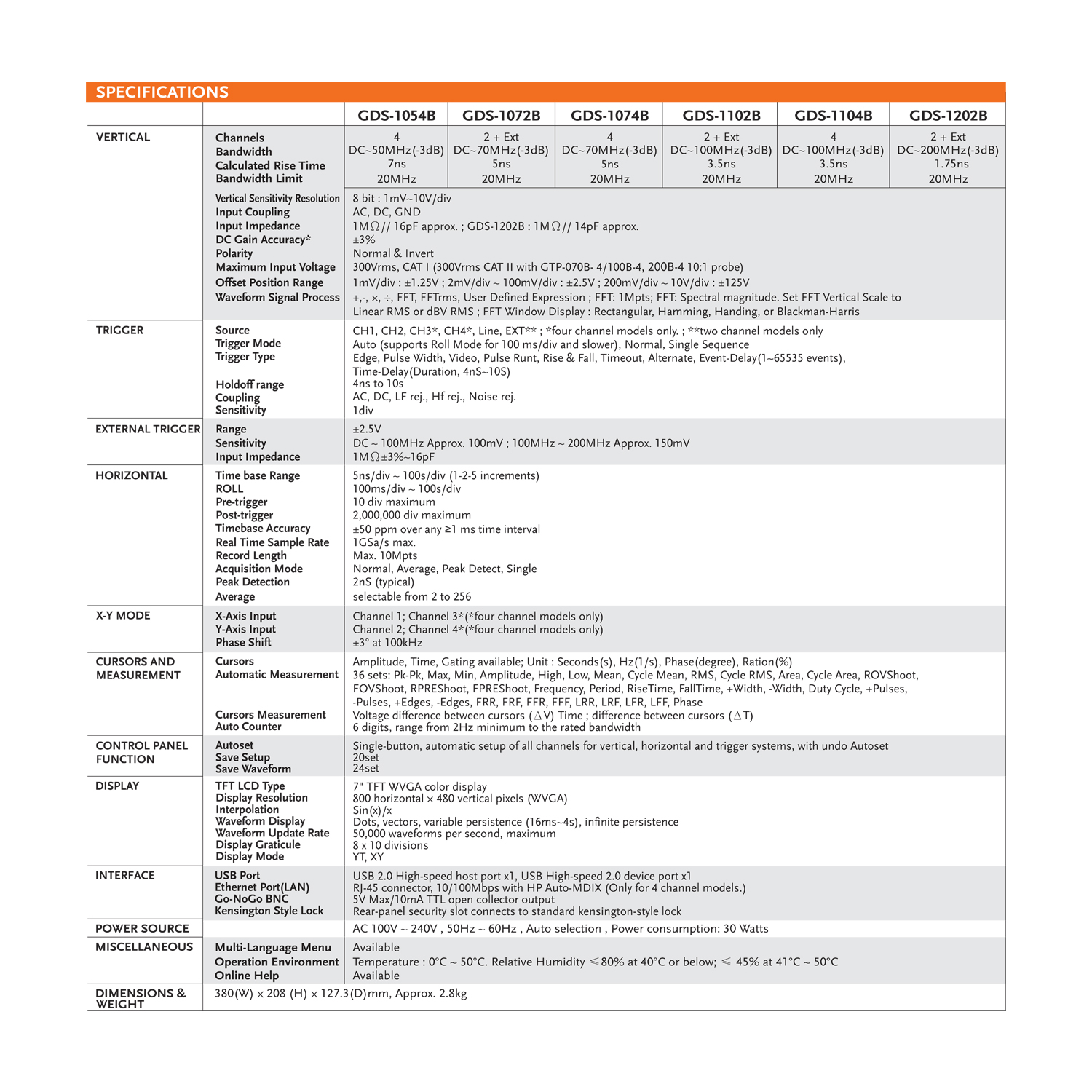

مشخصات سیگنال ورودی اسیلوسکوپ GW-Instek GDS-1104B

• تعداد کانال ورودی : 4 کانال
• پنهای باند ورودی : DC~100MHz (-3dB)
• سرعت نمونه برداری : 1GSa/s (در صورت استفاده همزمان از هر 4 کانال، سرعت نمونه برداری 250MSa/s خواهد بود)
• حساسیت و رنج محور عمودی : 8bit 1mV/div ~ 10V/div
• کوپلینگ های ورودی : AC / DC / GND
• امپدانس ورودی : 1MΩ / 16pF approx
• بیشینه ولتاژ ورودی : 300Vrms در حالت استفاده از پروب با ضریب تضعیف 100:1
• رنج زمانی : 5ns/div ~ 100s/div
• میزان رکورد (حاف‍ه) : 10Mpts
• اندازه گیری اتوماتیک : 36 پارامتر الکترونیکی + فانکشن FFT (برای اطلاعات بیشتر به مشخصات فنی دستگاه رجوع شود.)

اطلاعات تریگر

• سورس تریگر : CH1, CH2, CH3, CH4, Line
• مُد های تریگر :Auto (supports Roll Mode for 100 ms/div and slower), Normal, Single Sequence Edge, Pulse Width, Video, Pulse Runt, Rise & Fall, Timeout, Alternate, Event-Delay(1~65535 events), Time-Delay(Duration, 4nS~10S)
• کوپلینگ : AC, DC, LF rej., Hf rej., Noise rej
• حساست تریگر : 1div

مشخصات نمایشگر اسکوپ GW-Instek GDS-1104B

• نمایشگر : از نوع TFT WVGA رنگی با سایز 7 اینچ
• دارای رزولوشن 800 * 480 پیکسل
• نمایش موج به حالت های Dots, vectors, variable persistence (16ms~4s), infinite persistence
• صفحه شطرنجی (Display Graticule) : 8 * 10 Divisions

رابط ها (interface)

• پورت های USB
  • USB 2.0 High-speed host port x1 (برای اتصال دستگاه به کامپیوتر)
  • USB High-speed 2.0 device port x1 (برای اتصال حافظه فلش مموری)
• پورت اترنت (LAN) : RJ-45 connector, 10/100Mbps with HP Auto-MDIX

ولتاژ ورودی دستگاه AC 100V ~ 240V , 50Hz ~ 60Hz با قابلیت Auto Selection و توان مصرفی دستگاه میزان 30W می‌باشد. سایز دستگاه 380(W) × 208 (H) × 127.3(D)mm و وزن آن حدود 2.8Kg است.
